Im Bereich der Präzisionsfertigung ist eine Präzisions-CNC-Drehmaschine ein Eckpfeiler, der die Produktion von Teilen mit hoher Toleranz und bemerkenswerter Genauigkeit ermöglicht. Einer der entscheidenden Aspekte, die Hersteller und Betreiber beherrschen müssen, ist die Kontrolle der Schnittkraft. In diesem Blog werde ich mich als Lieferant von Präzisions-CNC-Drehmaschinen mit der Bedeutung der Schnittkraftkontrolle, den sie beeinflussenden Faktoren und praktischen Strategien für deren effektives Management befassen.
Die Bedeutung der Schnittkraftkontrolle
Die Schnittkraft hat einen tiefgreifenden Einfluss auf die Gesamtleistung einer Präzisions-CNC-Drehmaschine. Dies wirkt sich in erster Linie direkt auf die Qualität der bearbeiteten Teile aus. Eine zu hohe Schnittkraft kann zu einer schlechten Oberflächengüte, Maßungenauigkeiten und sogar zu einer Verformung des Werkstücks führen. Wenn beispielsweise die Schnittkraft beim Drehvorgang zu hoch ist, kann es zu Rattermarken auf der Oberfläche des Teils kommen, was nicht nur die Ästhetik, sondern auch die Funktionalität beeinträchtigt.
Zweitens beeinflusst die Schnittkraft die Standzeit des Werkzeugs. Hohe Schnittkräfte können den Werkzeugverschleiß beschleunigen und dazu führen, dass häufigere Werkzeugwechsel erforderlich werden. Dies erhöht nicht nur die Produktionskosten, sondern verringert auch die Gesamtproduktivität der Drehmaschine. Eine gut kontrollierte Schnittkraft ermöglicht es dem Schneidwerkzeug, in seinem optimalen Bereich zu arbeiten, wodurch seine Lebensdauer verlängert und eine gleichbleibende Bearbeitungsqualität gewährleistet wird.
Schließlich hat die Schnittkraft Auswirkungen auf die Stabilität und Sicherheit der CNC-Drehmaschine. Unkontrolliert hohe Schnittkräfte können Vibrationen in der Maschine verursachen, die im Laufe der Zeit zu Schäden an den Maschinenkomponenten führen können. Darüber hinaus können übermäßige Vibrationen ein Sicherheitsrisiko für die Bediener darstellen. Daher ist die Beherrschung der Schnittkraftkontrolle für den effizienten, sicheren und qualitativ hochwertigen Betrieb einer Präzisions-CNC-Drehmaschine von entscheidender Bedeutung.
Einflussfaktoren auf die Schnittkraft
1. Werkstückmaterial
Das Material des Werkstücks spielt eine entscheidende Rolle bei der Bestimmung der Schnittkraft. Härtere Materialien wie Edelstahl oder Titan erfordern im Allgemeinen höhere Schnittkräfte als weichere Materialien wie Aluminium oder Messing. Dies liegt daran, dass die Molekularstruktur härterer Materialien dem Schneidwerkzeug mehr Widerstand bietet. Beim Drehen eines Werkstücks aus Edelstahl muss das Schneidwerkzeug beispielsweise stärkere Atombindungen überwinden, was zu einer höheren Schnittkraft führt.
2. Geometrie des Schneidwerkzeugs
Die Geometrie des Schneidwerkzeugs, einschließlich Spanwinkel, Freiwinkel und Schneidkantenradius, hat einen erheblichen Einfluss auf die Schnittkraft. Ein positiver Spanwinkel verringert die Schnittkraft, da er dazu beiträgt, das Material leichter zu scheren. Andererseits erhöht ein negativer Spanwinkel die Schnittkraft, sorgt aber für eine bessere Werkzeugfestigkeit. Auch der Schneidenradius beeinflusst die Schnittkraft; Eine schärfere Schneidkante (kleinerer Radius) führt normalerweise zu geringeren Schnittkräften.
3. Schnittparameter
Schnittparameter wie Schnittgeschwindigkeit, Vorschub und Schnitttiefe haben direkten Einfluss auf die Schnittkraft. Durch eine Erhöhung der Schnittgeschwindigkeit wird in der Regel die Schnittkraft bis zu einem gewissen Punkt reduziert. Eine zu hohe Schnittgeschwindigkeit kann jedoch zu einer übermäßigen Wärmeentwicklung führen, die durch die Erweichung des Werkstückmaterials die Schnittkraft erhöhen kann. Auch die Vorschubgeschwindigkeit ist ein wichtiger Faktor; Eine höhere Vorschubgeschwindigkeit erhöht die Schnittkraft, da mehr Material pro Zeiteinheit entfernt wird. Ebenso führt eine Erhöhung der Schnitttiefe zu einer höheren Schnittkraft, da das Schneidwerkzeug mehr Material auf einmal bearbeitet.
4. Steifigkeit der Werkzeugmaschine
Die Steifigkeit der CNC-Drehmaschine selbst beeinflusst die Schnittkraft. Eine steifere Maschine kann den Schnittkräften ohne nennenswerte Durchbiegung besser standhalten. Wenn die Werkzeugmaschine nicht steif genug ist, können die Schnittkräfte dazu führen, dass sich die Maschinenkomponenten verbiegen, was zu einer ungenauen Bearbeitung und erhöhten Schnittkräften aufgrund eines falschen Werkzeug-Werkstück-Kontakts führt.
Strategien zur Kontrolle der Schnittkraft
1. Schnittparameter optimieren
Eine der effektivsten Möglichkeiten zur Steuerung der Schnittkraft ist die Optimierung der Schnittparameter. Dies erfordert ein gutes Verständnis des Werkstückmaterials und der Fähigkeiten des Schneidwerkzeugs. Mithilfe von Experimenten und Simulationen kann die optimale Kombination aus Schnittgeschwindigkeit, Vorschubgeschwindigkeit und Schnitttiefe ermittelt werden. Beispielsweise können für ein bestimmtes Werkstückmaterial und Schneidwerkzeug eine Reihe von Tests mit unterschiedlichen Schnittgeschwindigkeiten, Vorschüben und Schnitttiefen durchgeführt werden. Mithilfe eines Dynamometers kann die Schnittkraft gemessen und die Parameter ausgewählt werden, die zu der geringsten Schnittkraft bei gleichzeitig akzeptabler Bearbeitungsqualität führen.
2. Wählen Sie das richtige Schneidwerkzeug
Die Wahl des geeigneten Schneidwerkzeugs ist für die Steuerung der Schnittkraft von entscheidender Bedeutung. Das Werkzeugmaterial, die Geometrie und die Beschichtung sollten basierend auf dem Werkstückmaterial und den Bearbeitungsanforderungen ausgewählt werden. Für harte Materialien werden oft Werkzeuge mit hochharten Materialien wie Hartmetall bevorzugt. Ein Werkzeug mit dem richtigen Spanwinkel und der richtigen Schneidengeometrie kann die Schnittkraft deutlich reduzieren. Darüber hinaus können beschichtete Werkzeuge die Gleitfähigkeit verbessern und die Reibung zwischen Werkzeug und Werkstück verringern, wodurch die Schnittkraft verringert wird.
3. Setzen Sie eine wirksame Kühlung und Schmierung ein
Kühlung und Schmierung spielen eine wichtige Rolle bei der Schnittkraftkontrolle. Schneidflüssigkeiten oder Kühlmittel können die Temperatur in der Schneidzone senken, was zur Verringerung der Schneidkraft beiträgt. Sie wirken auch als Schmiermittel und verringern die Reibung zwischen Schneidwerkzeug und Werkstück. Es stehen verschiedene Arten von Schneidflüssigkeiten zur Verfügung, beispielsweise wasserbasierte Emulsionen und synthetische Flüssigkeiten. Die Wahl der Schneidflüssigkeit hängt vom Werkstückmaterial, dem Schneidprozess und Umweltaspekten ab.
4. Verbessern Sie die Steifigkeit der Werkzeugmaschine
Die Erhöhung der Steifigkeit der CNC-Drehmaschine kann zu einer besseren Kontrolle der Schnittkraft beitragen. Dies kann durch den Einsatz hochwertiger Maschinenkomponenten, eine ordnungsgemäße Maschineninstallation und regelmäßige Wartung erreicht werden. Auch das Hinzufügen von Versteifungen oder die Verbesserung des strukturellen Designs der Maschine kann deren Steifigkeit erhöhen. Beispielsweise kann eine gut gestaltete Bett- und Säulenstruktur die Durchbiegung unter Schnittkräften minimieren und so eine genauere Bearbeitung und geringere Schnittkräfte gewährleisten.
Fallstudien
Schauen wir uns einige Fallstudien an, um die Bedeutung der Schnittkraftkontrolle zu veranschaulichen. Ein Hersteller verwendete eine Präzisions-CNC-Drehmaschine zur Bearbeitung hochfester Stahlteile. Anfangs waren sie mit einer schlechten Oberflächengüte und einem schnellen Werkzeugverschleiß konfrontiert. Nach der Analyse der Schnittkräfte stellten sie fest, dass die Vorschubgeschwindigkeit zu hoch war, was zu übermäßigen Schnittkräften führte. Durch eine Reduzierung des Vorschubs und eine leichte Erhöhung der Schnittgeschwindigkeit konnten sie die Schnittkraft um 30 % reduzieren. Dadurch wurde nicht nur die Oberflächengüte der Teile verbessert, sondern auch die Werkzeugstandzeit um 50 % verlängert.
In einem anderen Fall ging es um ein Unternehmen, das Aluminiumkomponenten bearbeitete. Sie verwendeten ein Schneidwerkzeug mit einem ungeeigneten Spanwinkel, was zu hohen Schnittkräften führte. Durch den Austausch des Werkzeugs gegen ein Werkzeug mit geeigneterer Geometrie konnten sie die Schnittkraft reduzieren und die Effizienz des Bearbeitungsprozesses verbessern.
Abschluss
Die Steuerung der Schnittkraft in einer Präzisions-CNC-Drehmaschine ist eine komplexe, aber wichtige Aufgabe. Durch das Verständnis der Faktoren, die die Schnittkraft beeinflussen, und die Implementierung geeigneter Steuerungsstrategien können Hersteller eine bessere Bearbeitungsqualität, eine längere Werkzeuglebensdauer und eine höhere Produktivität erreichen. Als Lieferant von Präzisions-CNC-Drehmaschinen sind wir bestrebt, Ihnen Hochleistungsmaschinen und wertvolle technische Unterstützung zur Verfügung zu stellen, damit Sie die Kunst der Schnittkraftsteuerung meistern können.

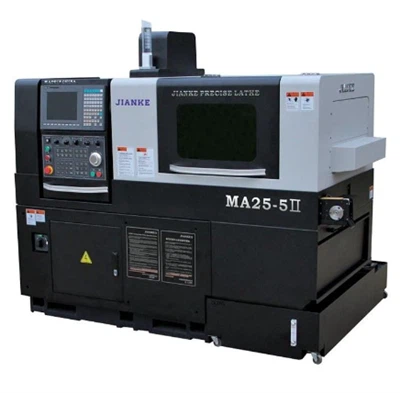

Wenn Sie auf der Suche nach einer Präzisions-CNC-Drehmaschine sind, steht Ihnen eine große Auswahl an Optionen zur Verfügung. Schauen Sie sich unsere anStar Schweizer Drehmaschine zu verkaufen,3-Achsen-CNC-Drehmaschine, UndDoppelspindel-CNC-Metalldrehmaschine. Wir sind gerne bereit, ausführliche Gespräche mit Ihnen zu führen, um Ihre spezifischen Anforderungen zu verstehen und maßgeschneiderte Lösungen anzubieten. Kontaktieren Sie uns noch heute, um Ihre Reise zu einer effizienteren und präziseren Bearbeitung zu beginnen.
Referenzen
- Boothroyd, G. & Knight, WA (2006). Grundlagen der Zerspanung und Werkzeugmaschinen. CRC-Presse.
- Kalpakjian, S. & Schmid, SR (2013). Fertigungstechnik und -technologie. Pearson.
- Trent, EM, & Wright, PK (2000). Metallschneiden. Butterworth-Heinemann.
